Ghid de selecție a foii de garnitură pentru temperatură ridicată: Ce materiale sunt potrivite pentru 500°C și mai sus?

1. Introducere

1.1 De ce este importantă alegerea unei foi de garnitură potrivite pentru temperaturi ridicate

Când aveți de-a face cu condiții de service extreme, selectați cea corectă foaie de garnitură de temperatură ridicată devine critică. Alegerile inadecvate pot duce la scurgeri, timpi de nefuncționare sau defecțiuni ale componentelor. Pentru aplicațiile în care temperatura este de 500°C sau mai mare, materialul trebuie să reziste nu numai la căldură, ci și la oxidare, fluaj și atac chimic.

1.2 Prezentare generală: ce înțelegem prin serviciul „500°Cand deasupra”.

În acest ghid considerăm că „peste 500°C” înseamnă funcționare continuă sau ciclică la sau peste acest prag. Multe foi de garnituri standard nu pot funcționa în mod fiabil în această gamă, așa că ne concentrăm pe soluții pentru aplicații la temperaturi ridicate, cum ar fi sistemele de evacuare, flanșele cazanului, turbinele și alte echipamente cu căldură ridicată.

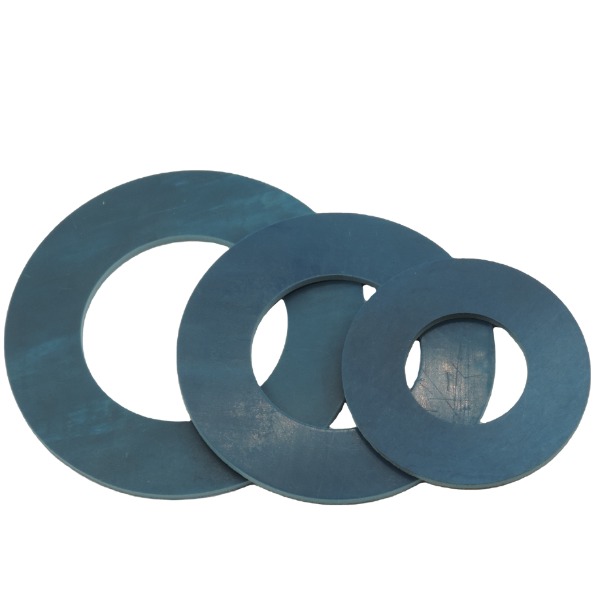

7900/7925/7950 Garnitură cu flanșă liant de nitril/fibră de aramidă comprimată albastră

2. Înțelegerea cerințelor aplicațiilor de garnituri la temperaturi extreme

2.1 Temperatura, presiunea și mediul chimic

• Temperatura: continuu vs condiții de vârf, potențial de oxidare peste ~500°C.
• Presiune: presiune mai mare înseamnă că fețele garniturii trebuie să mențină etanșarea sub sarcină și efort de fluaj.
• Mediu chimic: abur, gaze de ardere, acizi/baze agresive pot însoți temperaturile ridicate.

2.2 Considerații privind proiectarea flanșei, încărcarea șuruburilor și compresia garniturii

• Alinierea corectă a flanșei și finisarea suprafeței sunt esențiale pentru a exploata capabilitățile materialului.
• Sarcina șuruburilor trebuie să genereze o solicitare suficientă pentru așezarea garniturii fără a deteriora tabla.
• La temperaturi ridicate, garnitura se poate relaxa sau se poate strecura; designul flanșei trebuie să permită acest lucru.

2.3 Durabilitate, rezistență la oxidare și comportament la fluaj la temperaturi ridicate

• Unele materiale se degradează atunci când sunt oxidate peste ~600°C, cu excepția cazului în care sunt utilizate tratamente speciale.
• Relaxarea fluajului reduce stresul de etanșare în timp – selectarea unei foi cu fluaj redus este esențială.
• Serviciile pe termen lung necesită selectarea nu doar a materialelor „evaluate la temperatură”, ci și a materialelor stabile din punct de vedere chimic.

3. Materiale obișnuite pentru foi de garnitură și adecvarea lor pentru >500°C

3.1 Plăci flexibile pe bază de grafit

Foile flexibile de grafit sunt adesea prima alegere pentru etanșarea la temperaturi ridicate. Ele pot funcționa până la aproximativ 400-450°C în medii oxidante și cu inhibitori speciali până la ~500°C sau mai mult.

3.2 Foi pe bază de mica/filosilicat

Când temperaturile de serviciu se apropie sau depășesc 500°C, mica sau materialele filosilicate devin viabile. Unele foi sunt evaluate până la ~1.200°C în anumite condiții.

3.3 Foi de garnitură de înaltă temperatură armate cu metal (semi-metal, cu manta metalică etc.)

Pentru condiții extreme care combină temperaturi ridicate, presiune și medii agresive, foile semi-metalice sau armate cu metal oferă suport structural în timp ce se utilizează materiale de umplutură la temperatură înaltă. Sunt ideale atunci când o simplă foaie flexibilă nu este suficientă.

3.4 Tabel de comparație: material vs temperatura maximă vs caracteristici cheie

Pentru a compara rapid opțiunile:

*Evaluările de temperatură continuă – vârfurile de vârf sau tranzitorii pot diferi și necesită o marjă suplimentară.

4. Cum se selectează a foaie de garnitură de temperatură ridicată pentru aplicația dvs. (pas cu pas)

4.1 Definiți condițiile de funcționare (temperatură, presiune, mediu)

• Identificați temperatura maximă continuă, precum și orice vârfuri tranzitorii.
• Determinați presiunea internă, clasa flanșei și mediul (abur, gaz, acid etc.).
• Înregistrați dacă oxigenul/mediul oxidant este prezent (acest lucru afectează alegerea materialului peste ~600°C).

4.2 Potriviți capacitățile materiale (de exemplu, folosind a foaie de garnitură de temperatură ridicată for 500 °C applications )

Utilizați tabelul de comparație de mai sus pentru a vă alinia condițiile cu limitele materiale. De exemplu, dacă fețele tale ale flanșei funcționează la 550°C într-un mediu cu abur, atunci numai grafitul flexibil ar putea fi marginal; s-ar putea să aveți nevoie de mică sau tablă armată cu metal.

4.3 Verificați condițiile de încărcare a flanșei și a șuruburilor

• Asigurați-vă că rigiditatea flanșei, cuplul șuruburilor și solicitarea de așezare a garniturii sunt adecvate pentru foaia de garnitură selectată.
• Designul nepotrivit al flanșei poate anula capabilitățile garniturii la temperaturi ridicate.

4.4 Luați în considerare performanța și întreținerea pe termen lung

• Selectați pentru rezistența la fluaj, stabilitatea la oxidare, rezistența chimică și durata de viață.
• Dacă evaluați o **foală de garnitură fără azbest la temperatură înaltă de peste 500°C**, asigurați-vă că liantul, fibrele și armătura sunt toate fără azbest și dovedite pentru service.

4.5 Exemplu de organigramă de decizie / tabel pentru cum să alegeți garnitura de înaltă temperatură pentru 500°C plus service

5. Studiu de caz / aplicație în lumea reală din mediul companiei noastre

5.1 Prezentarea companiei noastre – JiangsuJintaiSealingTechnologyCo.,Ltd. și contextul mărcii

Fondată în 2004 și situată în Taixing, provincia Jiangsu, compania noastră și-a construit o reputație solidă cu ani de experiență în producție, sisteme complete de management al calității și exporturi în Europa de Est, Asia de Sud-Est și Africa. Sub marca noastră de produse de etanșare de ultimă generație, ne concentrăm pe furnizarea de soluții de etanșare de înaltă calitate în industriile de transport maritim, energie, fier și oțel, chimie și mașini.

5.2 Cum aplicăm procesul de selecție într-un proiect cu temperatură ridicată peste 500°C

Într-un proiect recent pentru un client de generare de energie, temperatura de serviciu a flanșei a fost de ~550°C, iar mediul a fost abur supraîncălzit cu unele gaze oxidante. Folosind procesul pas cu pas de mai sus, am selectat o foaie pe bază de mică întărită cu suport din oțel inoxidabil, asigurându-ne că garnitura poate susține temperatura și presiunea ridicată fără a se lipi sau a se defecta prematur.

5.3 Lecții cheie și bune practici

• Specificați întotdeauna temperatura, presiunea și mediul în mod clar *în față*.
• Foile de garnitură la temperaturi ridicate sunt la fel de bune ca designul și instalarea flanșei.
• Probleme de întreținere și inspecție: odată instalat, monitorizați pentru semne de fluaj, oxidare sau relaxare.

6. Sfaturi de întreținere, instalare și service pe termen lung

6.1 Cele mai bune practici de instalare pentru foile de garnitură la temperaturi ridicate

• Curățați bine fețele flanșelor; asigura planeitatea si paralelismul.
• Utilizați cuplul corect al șuruburilor și strângeți din nou, dacă este necesar, după ciclul termic.
• Aplicați o presiune adecvată în poziționarea garniturii și evitați supracomprimarea care ar putea deteriora materialul din tablă la temperatură ridicată.

6.2 Monitorizare și inspecție în timpul serviciului

• Verificați setul de compresie prin fluaj, scurgerea flanșei, relaxarea garniturii.
• Inspectați vizual (dacă este posibil) sau prin monitorizare pentru deplasări anormale de temperatură sau presiune.

6.3 Moduri comune de defecțiune și cum să le evitați

• Oxidarea foii de grafit atunci când este utilizată în afara mediului său nominal → alegeți pe bază de mica în atmosferă oxidantă.
• Relaxarea curgerii care duce la trasee de scurgere → asigurați o tensiune adecvată de așezare și un design robust al flanșei.
• Alinierea greșită a flanșei sau sarcina neuniformă a șuruburilor → asigurați procesele de instalare adecvate.

7. Întrebări frecvente

• Î1: Ce temperatură maximă poate suporta o foaie tipică de garnitură de temperatură ridicată?
  A1: Depinde de material. De exemplu, grafitul flexibil poate manipula ~450-500°C în aerul oxidant; foile de mica pot suporta pana la ~800-1200°C in conditii adecvate.
• Î2: Pot folosi o foaie pe bază de cauciuc pentru service la 500°C?
  A2: În general, nu. Foile de cauciuc/elastomere sunt de obicei evaluate cu mult sub 300-400°C. Aveți nevoie de tablă compozită sau anorganică la temperatură ridicată.
• Î3: Ce înseamnă „foală de garnitură fără azbest la temperaturi ridicate peste 500°C”?
  A3: Înseamnă că foaia utilizează fibre moderne sau materiale de umplutură anorganice (mica, filosilicat, grafit etc.) fără azbest și este evaluată pentru funcționare continuă peste 500°C. Confirmați întotdeauna fișele de date și certificarea.
• Î4: Este importantă pregătirea flanșei atunci când se folosesc foi de garnituri la temperaturi ridicate?
  A4: Da — chiar și cea mai bună foaie se va scurge dacă fețele flanșei sunt slabe, șuruburile nu sunt strânse corespunzător sau tensiunea de așezare este insuficientă.
• Î5: Cât de des ar trebui să inspectez o garnitură instalată pentru 500°C plus service?
  A5: Depinde de aplicație, dar se recomandă inspecție regulată după ciclurile termice inițiale și verificări periodice pentru fluaj sau compresie. Dacă apar evenimente anormale (supratemperatură, vârfuri de presiune), este necesară o verificare imediată.

8. Concluzie

Selectând dreapta foaie de garnitură de temperatură ridicată (și mai ales varianta potrivită atunci când aveți nevoie de un foaie de garnitură de temperatură ridicată material selection guide 500°C ) este un proces cu mai mulți factori care implică temperatură, presiune, mediu, proiectarea și instalarea flanșei. Urmând sistematic pașii de mai sus și alegând materialul corect (de exemplu an Foaie de garnitură fără azbest la temperaturi ridicate peste 500°C sau o foaie adaptată pentru servicii extreme) puteți asigura performanțe de etanșare fiabile și durată lungă de viață a echipamentului. În calitate de producător/exportator cu experiență, cu sisteme de calitate cuprinzătoare și implicare globală în proiecte, cei de la JiangsuJintaiSealingTechnologyCo.,Ltd. salutăm oportunitățile de a vă ajuta cu provocările dvs. de etanșare la temperaturi înalte.
